電機定子和轉子中疊片用的材料有哪些？

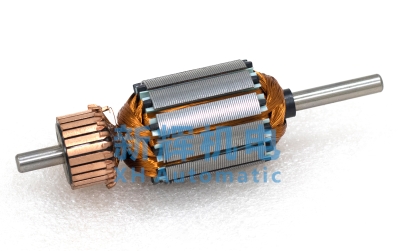

直流電機轉子由電工鋼疊片構成，當轉子在電機磁場中旋轉時，它會在線圈內產生電壓，從而產生渦流， 渦電流是一種磁損耗，渦流損耗會導致功率損耗。幾個因素會影響渦流對功率損耗的影響，例如電磁場、磁性材料的厚度以及磁通量的密度。材料對電流的抵抗力會影響渦流的產生方式，例如，當材料太厚時，橫截面積增加，導致渦流損耗。需要使用更薄的材料以極小化橫截面積， 為了使材料更薄，制造商使用了幾片稱為疊片的薄片來構成電樞鐵芯，與厚片不同，較薄的片材會產生較高的電阻，從而導致較少的渦流。

選擇用于電機疊片的材料是電機設計過程中很重要的考慮因素之一，由于它們的多功能性，一些常流行的選擇是冷軋電機疊層鋼和硅鋼。高硅含量（2–5.5 wt％的硅）和薄板 （0.2–0.65 mm）鋼是電機定子和轉子的軟磁材料，在鐵中添加硅會導致矯頑力降低和電阻率升高，薄板厚度的減小導致渦流損耗的減小。

冷軋層壓鋼是批量生產中成本很低的材料之一，是很受歡迎的合金之一。與其他材料相比，該材料易于沖壓，并且在沖壓工具上產生的磨損更少。電機制造商對電機疊層鋼進行氧化膜退火，該氧化膜可增加層間電阻，使其可與低硅鋼媲美， 電機疊層鋼和冷軋鋼板之間的區別在于鋼的成分和加工改進（例如退火）。

硅鋼也稱為電工鋼，添加了少量硅以減少鐵芯渦流損耗的低碳鋼，硅保護定子和變壓器的磁芯并減少材料的磁滯，磁滯是從先初產生磁場到完全產生之間的時間。一旦冷軋適當?shù)囟ㄏ颍摬牧暇涂梢杂糜趯訅簯?yīng)用。通常，硅鋼疊片的兩面都絕緣且彼此疊置以減小渦流，將硅添加到合金中對沖壓工具和模具的壽命產生顯著影響。

硅鋼有各種厚度和等級，極佳類型取決于允許的鐵損，單位為瓦/千克。每種等級和厚度都會影響合金的表面絕緣性，沖壓工具的壽命以及模具的壽命。像冷軋電機疊層鋼一樣，退火有助于增強硅鋼，沖壓后退火工藝清掉了多余的碳，從而減輕了應力。根據所用硅鋼的類型，需要對組件進行額外的處理以進一步緩解應力。

冷軋鋼制造過程為原材料增加明顯的優勢，冷軋制造在室溫下或略高于此溫度下制造，導致鋼的晶粒在軋制方向上保持拉長狀態。在制造過程中在材料上施加高壓處理冷鋼固有的剛性要求，形成光滑的表面和更精準的一致尺寸。冷軋過程還會引起所謂的“應變硬化”，與非軋制鋼相比，其硬度高度可提高20％，硬度等級稱為全硬，半硬，四分之一硬和表面滾軋。滾動可有多種形狀，包括圓形、正方形和扁平形，有多種等級可供選擇，以適應各種強度、強度和延性要求，它的低成本使其繼續成為所有疊片制造的支柱。

結論

電機中的轉子和定子由數百個層壓并連接的薄電工鋼板制成， 這樣可以減少渦流損耗，提升效率，兩者的兩側都有絕緣涂層 ，在電機應用中將鋼層壓并切斷層間渦流。通常，電工鋼是為了確保疊片的機械強度，進行鉚接或焊接過程。焊接過程對絕緣涂層的損壞，會導致磁性能下降、微觀結構的改變、殘余應力的引入等，在機械強度和磁性能之間取得折中是一個巨大的挑戰。
