外形尺寸：2300X1140X1800mm（主機）

輸入電壓： 220V±10%， 50/60Hz

設備重量：約300KG

輸入功率：1.5KW

工作氣壓：0.4~0.7MPa

測試效率：12鉤6秒/個，600個/H

自動雙工位測試機的工藝流程因具體測試對象的不同而有所差異，但一般而言，其工藝流程可以概括為以下幾個關鍵步驟：

1、準備工作

設備檢查：檢查雙工位測試機的電源、氣源、傳感器、夾具等是否處于正常狀態，確保設備能夠穩定運行。

樣品準備：根據測試需求，準備待測試的樣品，并確保樣品符合測試標準。

參數設置：通過上位機或控制面板設置測試機的各項參數，如測試速度、測試次數、測試力值等。

2、上料與定位

自動上料：利用自動送料機構送入測試機的上料工位。

定位夾緊：通過夾具或氣缸等機構將樣品固定在測試工位上，確保樣品在測試過程中不會移動或脫落。

3、測試執行

啟動測試：通過控制面板或上位機啟動測試程序，測試機開始按照預設的參數進行測試。

雙工位交替：在測試過程中，雙工位測試機會自動切換測試工位。

數據采集與處理：測試過程中，測試機會實時采集數據，如位移、力值、時間等，并將數據傳輸至上位機進行處理和分析。

4、結果判定與下料

結果判定：根據測試數據和預設的標準，判斷樣品的測試結果是否合格。如果測試結果不合格，測試機會發出警報或指示信號。

自動下料：測試完成后，測試機會自動將樣品從測試工位上卸下，并送入下一個工序。

5、清理與維護

清理工作區域：清理測試機的工作區域，去除殘留物和碎屑，保持工作環境的整潔。

設備維護：定期對測試機進行維護和保養，如檢查夾具的磨損情況、更換磨損部件、清理傳感器等，以確保設備的長期穩定運行。

需要注意的是，以上工藝流程僅為一般性的描述，具體工藝流程可能會因測試機的型號不同而有所差異。因此，在實際操作中，應根據具體情況進行調整和優化。

• 自動雙工位測試機的整體技術方案是一個綜合性的設計，旨在提高測試效率、準確性和自動化程度。以下是一個概括性的技術方案框架，具體細節可能根據實際應用場景和測試需求進行調整。

一、需求分析

1、測試對象：明確測試機的測試對象，如PCB板、電子產品、機械部件等。

2、測試項目：確定需要測試的具體項目，如電氣性能、機械性能、耐久性、功能驗證等。

3、測試精度：根據產品標準和客戶需求，設定測試精度要求。

4、生產效率：評估并設定預期的生產效率目標，包括測試速度、吞吐量等。

二、系統架構設計

1、硬件設計

2雙工位交替：在測試過程中，雙工位測試機會自動切換測試工位，當一個工位在進行測試時，另一個工位則處于待命狀態，準備接收下一個樣品。這樣可以提高測試效率，減少等待時間。

2測試夾具：設計專用測試夾具，確保測試對象在測試過程中的穩定性和準確性。

2傳動機構：配置步進電機、同步輪、同步帶等傳動機構，實現測試工位的精準定位和快速切換。

2測量設備：集成高精度傳感器、測量?jī)x表等，確保測試數據的準確性和可靠性。

2防護裝置：設置急停按鈕、防護罩等裝置。

2、軟件設計

2 測試程序：開發專用測試程序，實現自動化測試流程控制。

2 數據處理：集成數據處理軟件，對測試數據進行實時采集、分析和存儲。

2 報告生成：自動生成測試報告，包括測試結果、曲線圖、統計信息等。

2 用戶界面：設計友好的用戶界面，方便操作人員操作和維護。

三、關鍵技術實現

1、自動定位與識別

2采用機器視覺或傳感器技術，實現測試對象的自動定位和識別。

2通過算法優化，提高定位精度和識別速度。

2、高精度測試

2利用高精度傳感器和測量?jī)x表，確保測試數據的準確性。

2采用校準和補償技術，減除系統誤差和外界干擾。

3、自動化控制

2通過PLC或工業計算機等控制設備，實現測試流程的自動化控制。

2引入智能算法，優化測試流程，提高測試效率。

4、數據追溯與管理

2實現測試數據的數字化追溯，確保數據的完整性和可追溯性。

2提供數據管理和分析功能，為產品改進和質量控制提供數據支持。

四、測試與驗證

1、單元測試：對各個模塊進行單獨測試，確保其功能正常。

2、集成測試：將各個模塊集成后進行整體測試，驗證系統性能。

3、現場測試：在客戶現場進行實際測試，驗證系統的適應性和穩定性。

五、維護與升級

1、日常維護：制定詳細的日常維護計劃，包括清潔、檢查、校準等。

2、故障排查：建立故障排查機制，快速定位并解決問題。

3、軟件升級：根據客戶需求和技術發展，定期升級測試軟件和控制系統。

綜上所述，自動雙工位測試機的整體技術方案是一個綜合性的設計過程，需要充分考慮測試對象、測試項目、測試精度和生產效率等因素。通過合理的系統架構設計、關鍵技術實現和嚴格的測試與驗證流程，可以確保測試機的性能穩定可靠、操作簡便快捷、數據準確可追溯。

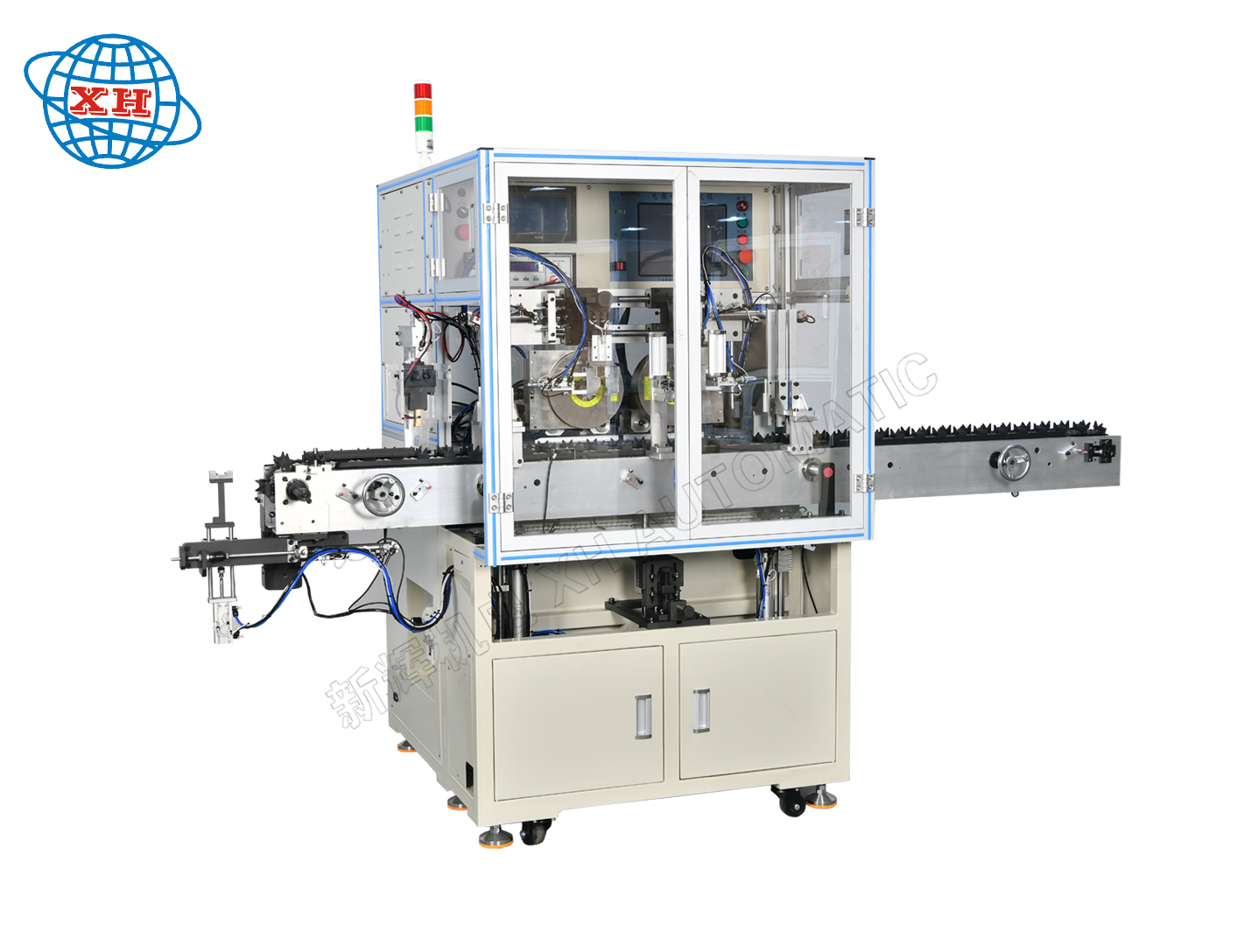

本機是用于各種微電機轉子測試設備。設備性能穩定， 生產效率高， 達到國際同類機型水平。 快速更換工裝， 操作簡單， 方便可靠。

測針采用機械式，保證每一個測針壓力的一致性，夾具更換方便本機采用雙功位測試，當一個測試完，另一個會接著測試，提高了效率。

全數字化的調壓模式，自動生成，準確可靠；高壓電阻分開測試， 配有單機械手上下料和單測頭保證效率達標。
