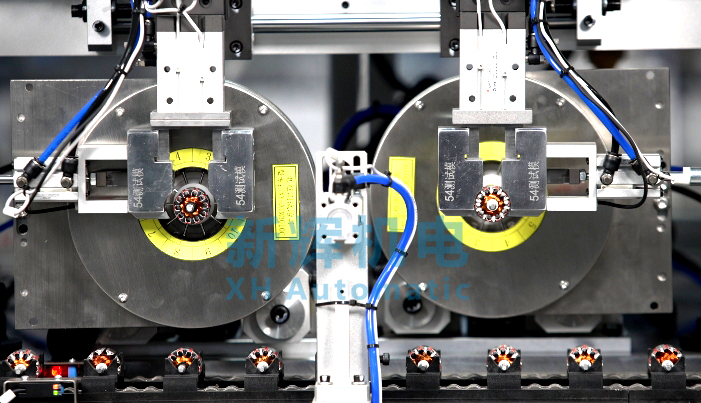

如何對馬達電機轉子雙工位測試機進行故障分析和排除?
馬達電機轉子雙工位測試機故障分析和排除方法:
一、故障分析的基本步驟
l 收集信息
觀察故障現象:仔細觀察測試機在故障發生時的具體表現。例如,是完全停止工作,還是部分功能異常,如某個工位無法測試、測試數據不準確等。注意設備的運行狀態,包括機械部件是否有異常運動、電氣元件是否有冒煙或發出異常聲音等情況。
詢問操作人員:與當時操作設備的人員溝通,了解故障發生的時間、過程和操作細節。詢問是否有進行特殊的操作,如參數調整、更換被測電機轉子的型號、設備受到外部沖擊等,這些信息可能對判斷故障原因有很大幫助。
查看設備歷史記錄:查閱測試機的維護記錄、維修記錄、測試數據記錄等歷史文件。了解設備之前是否出現過類似故障,以及當時采取的解決措施;檢查設備近期的運行參數是否有異常變化,如測試精度逐漸下降等情況。
l 初步判斷故障范圍
根據收集到的信息,初步確定故障是出在機械系統、電氣系統、軟件系統還是其他方面。例如,如果是機械部件有異常聲音和運動卡頓,很可能是機械系統故障;如果是測試數據無法正常顯示或傳輸,可能是電氣系統或軟件系統的問題。
二、機械系統故障分析與排除
夾具故障
l 故障現象及原因
夾具無法夾緊轉子:可能是夾具的夾頭磨損嚴重,無法提供足夠的夾緊力;也可能是夾具的驅動機構(如氣缸、液壓缸或電動推桿)出現故障,如氣壓或液壓不足、電機損壞等;還有可能是夾具的機械傳動部件(如連桿、絲桿)損壞,導致夾緊動作無法完成。
夾具定位不準確:定位銷磨損、夾具安裝底座松動或者定位傳感器故障都可能導致夾具定位不準確,從而影響測試精度。
l 排除方法
對于夾頭磨損的情況,及時更換夾頭;檢查并修復或更換驅動機構的故障部件,如補充氣壓或液壓、維修電機等;對于損壞的機械傳動部件,進行更換或修復。
更換磨損的定位銷,緊固夾具安裝底座的螺絲;檢查定位傳感器的連接線路是否松動,使用標準件對傳感器進行校準或更換故障傳感器。
傳動機構故障
l 故障現象及原因
傳動部件異常聲音或振動:皮帶、鏈條、齒輪等傳動部件磨損、松弛或安裝不當會導致傳動過程中產生異常聲音和振動。例如,皮帶磨損會導致打滑,產生尖銳的聲音;齒輪磨損會引起齒間嚙合不良,產生周期性的振動和噪聲。
傳動部件運動不順暢或卡死:傳動部件的潤滑不良、有異物進入或者部件本身損壞(如絲桿彎曲、導軌變形)都可能導致運動不順暢或卡死。
l 排除方法
對于磨損或松弛的傳動部件,如皮帶、鏈條,根據磨損程度進行調整或更換;對于磨損的齒輪,更換新的齒輪,并確保安裝正確,齒間嚙合良好。
清理傳動部件上的異物,添加或更換合適的潤滑劑;對于損壞的絲桿、導軌等部件,進行更換,并檢查與之相關的支撐結構和連接部件是否正常。
三、電氣系統故障分析與排除
傳感器故障
l 故障現象及原因
傳感器無信號輸出:傳感器本身損壞、連接傳感器的線路斷路或短路、傳感器的供電電源故障都可能導致無信號輸出。例如,位移傳感器的內部元件損壞、信號線被切斷或者電源插頭松動都可能使傳感器無法正常工作。
傳感器信號不準確:傳感器的探頭被污染、安裝位置發生偏移、傳感器的校準參數丟失或者受到外部干擾都可能導致信號不準確。比如,溫度傳感器的探頭被油污覆蓋,會使測量的溫度比實際溫度偏低。
l 排除方法
使用萬用表等工具檢查傳感器的供電電源是否正常,檢查線路是否導通;如果傳感器損壞,更換同型號的傳感器,并重新進行校準。
清潔傳感器的探頭,重新調整傳感器的安裝位置;檢查并恢復傳感器的校準參數,對于受到外部干擾的情況,采取屏蔽措施,如使用屏蔽線連接傳感器或者安裝電磁屏蔽罩。
控制器故障
l 故障現象及原因
控制器無法啟動或死機:控制器(如 PLC、工控機)的電源模塊故障、內部程序錯誤或者硬件損壞(如 CPU、內存等部件)都可能導致無法啟動或死機。例如,電源模塊的保險絲熔斷、程序出現死循環或者 CPU 芯片過熱損壞等情況。
控制器輸出信號異常:控制器的輸出接口損壞、輸出信號的線路故障或者程序設置錯誤都可能導致輸出信號異常。比如,PLC 的輸出繼電器損壞,無法正??刂仆獠吭O備(如電機、電磁閥)的動作。
l 排除方法
檢查控制器的電源模塊,更換保險絲或修復電源故障;對于程序錯誤的情況,嘗試重新啟動控制器,恢復出廠設置或者重新下載正確的程序;如果是硬件損壞,需要更換故障部件。
檢查控制器的輸出接口和連接線路,修復或更換損壞的部分;檢查程序中的輸出信號設置,確保邏輯正確,根據需要重新進行編程和調試。
四、軟件系統故障分析與排除
軟件啟動和運行故障
l 故障現象及原因
軟件無法啟動:可能是軟件安裝文件損壞、缺少必要的運行環境(如操作系統組件、運行庫)、軟件與硬件設備的兼容性問題或者軟件許可證過期等原因?qū)е萝浖o法啟動。
軟件運行緩慢或卡頓:電腦系統資源(如 CPU、內存、硬盤)不足、軟件本身存在漏洞或者數據量過大(如測試數據存儲過多)都可能導致軟件運行緩慢或卡頓。
l 排除方法
重新安裝軟件,確保安裝文件完整;安裝所需的運行環境組件和運行庫;檢查軟件與硬件設備的兼容性,如有需要,更新軟件版本或硬件驅動程序;檢查軟件許可證情況,及時更新許可證。
關閉其他占用系統資源的程序,增加電腦的硬件資源(如添加內存、更換更快的硬盤);更新軟件補丁,修復軟件漏洞;清理軟件中的無用數據,如過期的測試數據記錄等。
測試數據和參數設置故障
l 故障現象及原因
測試數據異?;蝈e誤:軟件的數據采集模塊故障、傳感器與軟件之間的通信故障或者測試參數設置錯誤都可能導致測試數據異?;蝈e誤。例如,數據采集模塊無法正確讀取傳感器信號、通信線路受到干擾或者測試參數(如量程、精度)設置與實際測試情況不符。
參數無法保存或加載錯誤:軟件的存儲功能故障、存儲路徑錯誤或者參數文件損壞都可能導致參數無法保存或加載錯誤。
l 排除方法
檢查軟件的數據采集模塊,確保能夠正確讀取傳感器信號;檢查通信線路,排除干擾因素;重新檢查和設置測試參數,確保參數與實際測試相符。
檢查軟件的存儲功能,確保存儲路徑正確;修復或重新創建損壞的參數文件;如果是軟件存儲功能本身的問題,聯系軟件供應商獲取解決方案。
※ 如通過以上方式方法仍然無法解決該設備故障,請通過頁面聊天工具聯系新輝機電設備有限公司技術專員尋求幫助。
