一、定義

如名字所示，電機轉子是電機內轉動的部分，是電機的重要構成部分

二、結構

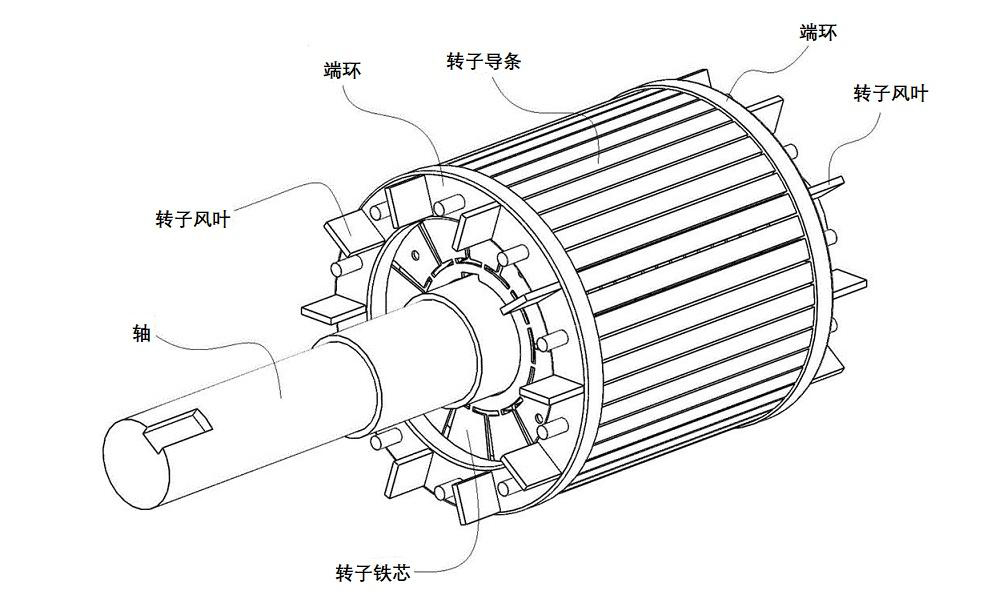

轉子一般由轉子鐵芯、轉軸、換向器等組成，非無刷電機轉子帶有碳刷，部分還有風扇，起到散熱作用。

三、材質

轉子鐵芯；一般由0.5mm厚度硅鋼片沖制疊壓組成，外周有許多槽用于放置轉子繞組，作為電機磁路的一部分，硅鋼片之間互相絕緣。

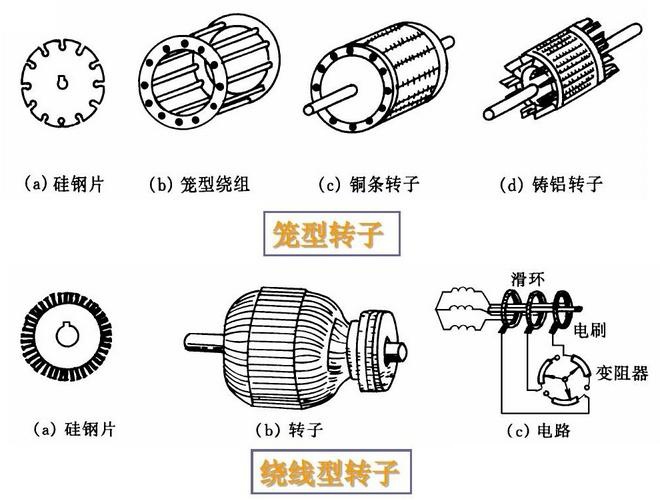

轉子繞組：有鼠籠式和繞線式兩種

1、鼠籠式一般是鋁條

2、繞線式一般是純銅線

轉軸：一般由中碳鋼或合金鋼制作而成

四、類型

按照旋轉方式分為內轉子轉動和外轉子轉動，

內轉子轉動：電機中間的芯體為旋轉體，輸出扭矩（指電動機）或者收入能量（指發電機）。

外轉子轉動：以電機外體為旋轉體。

五、轉動原理

轉子繞組在定子通電產生的旋轉磁場驅動下產生電磁轉矩從而轉動

六、常見故障

1、軸承過度磨損或裝配不良，造成定、轉子相擦，使鐵芯表面損傷，從而導致硅鋼片短路

方法：用細矬等工具去除毛刺，消掉硅鋼片短接，清掉干凈后涂上絕緣漆，并且加熱烘干。

2、受潮等導致鐵芯表面銹蝕

方法：用砂紙打磨干凈，清理后涂上絕緣漆。

3、拆除舊繞組時用力過大，使倒槽歪斜向外張開。

方法：用小嘴鉗、木榔頭等工具予以修整，使齒槽復位，并在不好復位的有縫隙的硅鋼片間加入青殼紙、膠木板等硬質絕緣材料。

4、因繞組接地產生高熱燒毀鐵芯或齒部

方法：用鑿子或刮刀等工具將熔積物剔除干凈，涂上絕緣溱烘干。

5、鐵芯與機座間結合松動

方法：可擰緊原有定位螺釘，若定位螺釘失效，可在機座上重鉆定位孔并攻絲，旋緊定位螺釘。

6、轉子斷條

方法：確認轉子導體材料后，將斷條導體頂出更換和原導體材質尺寸等均一致的導體，需確保與轉子緊密接觸不能有松動.

7、軸徑磨損

原因：軸承內圈與軸徑的配合公盈過小，在運行中發生軸與內圈相對運動，從而導致軸徑磨損。

方法：電鍍、焊補加工、鑲套等，鑲套一般使用于軸徑磨損較大或局部燒損發藍退火時。

8、鐵芯松動

原因：轉子鐵芯與轉軸發生松動時，高速時噪音較大，嚴重時電機將不轉。將轉子軸拆出來，一手握緊轉子，一手握緊轉軸，用力扭動，如能轉動則說明鐵芯松動。

方法：更換一根同型號轉軸。

9、轉子軸斷裂或裂紋

方法：斷裂或裂紋大小影響電機運行了，需壓出舊軸更換同型號的軸，如果是大型轉子，當轉軸橫向的裂紋不超過軸頸的15%，縱向裂紋不超過周長的10%，可用補焊法對軸裂紋處進行修補，車平后仍可繼續使用。

10、轉子軸彎曲

原因：安裝不正確、長期超負荷運轉或外力碰撞導致，表現出來就是定子與轉子相擦，產生摩擦聲和機械噪聲。

方法：轉軸彎曲量超過0.2mm利用壓力機或車床固定轉軸通過杠桿原理加壓校正，如沒超過，則用壓力機或敲打法校正。

11、轉子軸軸承過熱

原因：軸承裝配過緊或者是軸承潤滑油過多或過少

方法：軸承問題重新裝配軸承，潤滑油問題更換并清潔潤滑油并重新添加規定容量。
