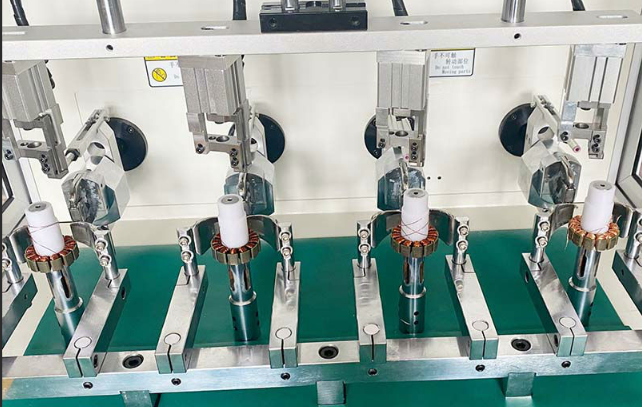

如何對無刷電機馬達手動四工位外繞線機進行故障分析和排除？

無刷電機馬達手動四工位外繞線機故障分析與排除：

一、故障分析的基本步驟

觀察故障現象

設備完全不工作：

檢查電源指示燈是否亮起，操作面板是否有顯示，設備是否有任何啟動的跡象，如電機是否有振動、有無異常聲音。

查看繞線機的控制單元是否正常啟動，是否有報錯信息或故障代碼顯示。

繞線功能異常：

觀察繞線速度是否穩定，是否出現過快或過慢的情況，是否能根據設定的參數正常繞線。

注意繞線位置是否準確，線匝排列是否整齊，是否存在繞線偏差、重疊或漏繞等問題。

檢查繞線過程中的張力是否穩定，是否出現線松或線緊的情況，是否有斷線現象。

操作面板異常：

檢查操作面板上的按鍵是否正常響應，能否正常輸入和修改繞線參數，如匝數、速度、張力等設置。

觀察顯示屏是否正常顯示，是否有黑屏、花屏、亂碼或顯示信息錯誤的情況。

二、常見故障及排除方法

1、機械故障

傳動部件故障

皮帶傳動問題（如果使用皮帶傳動）：

故障現象：

皮帶打滑，導致繞線速度不穩定，繞線機無法正常工作。

皮帶磨損嚴重，出現裂紋甚至斷裂，影響動力傳遞。

原因分析：

皮帶張力不足，可能是由于長期使用、安裝不當或張力調節機構故障。

皮帶輪磨損，導致與皮帶的摩擦力減小。

過載運行，使皮帶承受過大的拉力。

排除方法：

調整皮帶張力，使用張力調節裝置將皮帶張緊到合適程度，確保皮帶與皮帶輪之間有足夠的摩擦力。

檢查皮帶輪的磨損情況，對于磨損嚴重的皮帶輪，進行更換。

檢查繞線機的負載情況，避免過載運行，必要時調整繞線工藝或負載。

齒輪傳動問題（如果使用齒輪傳動）：

故障現象：

齒輪嚙合不良，產生異常振動和噪聲，影響繞線精度。

齒輪齒面磨損，導致傳動效率下降和繞線不準確。

齒輪齒斷裂，使傳動中斷。

原因分析：

齒輪安裝時的中心距不準確或軸線不平行，造成嚙合不良。

長期使用和高負載下的摩擦磨損，導致齒面磨損或斷裂。

潤滑不良，加速齒輪磨損。

排除方法：

檢查齒輪的安裝精度，調整中心距和軸線平行度，確保良好的嚙合狀態。

對于磨損或斷裂的齒輪，根據規格進行更換，并檢查相關的負載和潤滑情況。

確保齒輪的潤滑，添加或更換合適的潤滑脂或潤滑油。

繞線部件故障：

故障現象：

繞線頭位置不準確，導致繞線位置偏移，繞線不整齊。

繞線頭損壞，如導針彎曲、壓線裝置失效，影響繞線操作。

線軸卡死或轉動不靈活，使繞線無法順利進行。

原因分析：

繞線頭的定位機構出現松動、磨損或調節不當。

繞線頭受到機械碰撞或長期使用造成損壞。

線軸的軸承損壞，或線軸與支架之間有異物或配合不良。

排除方法：

檢查繞線頭的定位機構，重新調整并緊固松動部件，更換磨損的定位部件。

修復或更換損壞的繞線頭部件，如更換導針、壓線裝置等。

檢查線軸的軸承，清理異物，調整線軸與支架的配合，必要時更換軸承。

2、電氣故障

電源故障

故障現象：

設備無法啟動，電源指示燈不亮。

設備運行過程中出現電源中斷、閃爍等不穩定情況。

原因分析：

電源插頭未插好、插座故障或電源線損壞，導致電源無法接入。

設備內部保險絲熔斷，可能是由于短路、過載或電源浪涌。

電源開關或電源模塊故障，不能正常供電。

排除方法：

檢查電源插頭和插座，確保連接牢固，更換損壞的電源線。

查找并更換熔斷的保險絲，檢查電路是否存在短路或過載情況。

檢查電源開關的導通性，使用萬用表測量電源模塊的輸出電壓，更換損壞的開關或電源模塊。

電機故障

故障現象：

電機不轉或轉動無力，無法驅動繞線動作。

電機轉速異常，與設定轉速不符，且無法調節。

原因分析：

電機繞組短路或斷路，導致電機無法正常工作。

電機的驅動電路故障，如驅動芯片損壞、功率管失效，不能為電機提供足夠的電流。

電機與驅動電路之間的連接線路故障，包括連接線松動、斷路或接觸不良。

排除方法：

使用萬用表檢查電機繞組的電阻，判斷是否短路或斷路，對于損壞的繞組進行修復或更換電機。

檢查驅動電路的驅動芯片、功率管等元件，更換損壞的元件，確保驅動電路正常工作。

檢查電機與驅動電路的連接線路，重新連接或更換損壞的導線。

傳感器故障

故障現象：

位置傳感器故障導致繞線位置不準確，無法實現精準繞線。

張力傳感器故障引起繞線張力不穩定，影響繞線質量。

速度傳感器故障使繞線速度測量不準確或無法測量。

計數傳感器故障造成繞線匝數計數錯誤或無法計數。

原因分析：

傳感器探頭與被測對象的位置不當，無法正常感應信號。

傳感器內部元件損壞，如光電元件、霍爾元件、應變片等。

傳感器與控制電路之間的連接線路出現問題，包括斷路、短路或接觸不良。

排除方法：

調整傳感器探頭的位置，確保與被測對象的距離和角度合適。

使用萬用表或示波器檢查傳感器內部元件的電氣參數，更換損壞的傳感器。

檢查傳感器的連接線路，修復或更換故障線路。

3、控制單元故障

控制芯片和電路板故障

故障現象：

繞線機無法正常啟動，操作面板無顯示或顯示錯誤信息。

繞線機的部分功能失效，如無法控制繞線參數設置、無法啟動繞線程序等。

原因分析：

控制芯片因電源異常、過熱、靜電等損壞，無法正常工作。

電路板上的元件（如電阻、電容、集成電路等）損壞，影響電路功能。

電路板的焊點脫焊、短路或斷路，導致信號傳輸異常。

排除方法：

檢查控制芯片的電源供應，使用示波器觀察輸入輸出信號，更換損壞的芯片。

使用萬用表檢查電路板上的元件，找出損壞的元件并更換。

檢查電路板的焊點，重新焊接脫焊的焊點，修復短路或斷路的線路。

軟件故障

故障現象：

軟件崩潰或死機，操作界面無響應。

軟件無法正確設置或保存繞線參數，導致繞線功能異常。

軟件顯示錯誤信息，如參數錯誤、功能沖突等。

原因分析：

軟件可能存在漏洞或兼容性問題，與操作系統不兼容。

軟件運行時內存泄漏或資源占用過高，導致系統崩潰。

軟件的參數設置模塊或存儲模塊出現錯誤。

排除方法：

檢查軟件的更新信息，更新到新版本，解決兼容性問題。

關閉其他占用系統資源的程序，檢查軟件的資源使用情況，優化軟件性能。

聯系軟件開發商，反饋軟件問題，等待修復軟件的參數或存儲模塊錯誤。

4、操作面板故障

按鍵故障

故障現象：

操作面板上的按鍵失靈，按下無反應。

按鍵反應遲鈍，需要多次按壓才能實現操作。

原因分析：

按鍵下的微動開關損壞，可能是長期使用或機械磨損所致。

按鍵與控制單元之間的線路故障，如斷路、短路或接觸不良。

內容：

更換損壞的微動開關，確保按鍵的機械結構正常。

檢查按鍵的線路，修復或更換故障線路，保證信號正常傳輸。

顯示屏故障

故障現象：

顯示屏黑屏，無法顯示信息。

顯示屏顯示模糊、花屏或亂碼。

原因分析：

顯示屏的電源供應問題，如電源線路故障或電源模塊損壞。

顯示屏的排線松動、損壞或顯示驅動電路故障。

排除方法：

檢查顯示屏的電源線路，更換損壞的電源線路或電源模塊。

檢查并重新插拔顯示屏的排線，更換損壞的排線或修復顯示驅動電路。

※ 如通過以上方式方法仍然無法解決該設備故障，請通過頁面聊天工具聯系新輝機電設備有限公司技術專員尋求幫助。
